拉伸壓縮測試儀 SVZ-50NB 今田試驗機
日期：2021-01-07 人氣：2184 收藏
 |
|

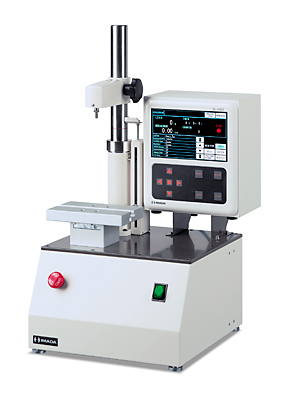

SVZ-50NB型是
電動拉伸壓縮測試儀，可以測量最大500N的各種負載。
它緊湊且易于使用。
■特點
○結構緊湊，成本低廉，可同時測量載荷和位移。
○提供500N，200N，50N，20N，5N和2N的各種稱重傳感器。
○可以使用專用軟件進行數據處理。（選件）
■主要應用
○電氣和電子零件的評估測試
○食品和藥品的各種測試
○小彈簧測試
■選件
○長規格/上下移動的升降軸比標準規格長150 mm。
此選項允許將稱重傳感器設置得更高，如果伸長率小于行程，則可以測試更長的樣品。
○速度特殊規格
○模擬量/打印機外部輸出 |
■標準規格| 模型 | SVZ-50NB-□ * 1 | | 最大負荷 | 500N | 有用的功能 | 測試條件內部存儲器保持功能
峰值/谷值保持功能
循環操作功能
斷點檢測功能
起點檢測功能
自動取消/自動進給功能
自動原點返回功能
結果通過/失敗判斷功能 | | 負荷顯示 | 請參閱“負載范圍規格”表請參閱

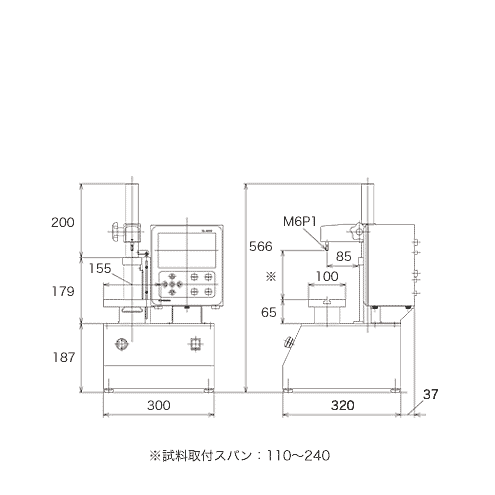

“按型號劃分的負載范圍組合表” | | 最小單位 | | 負載精度 | JIS 1級試驗機（測量指令值的±1％以內） | | 最小排量單位 | 0.01毫米 | | 驅動系統 | 無刷直流電動機速度控制 | | 速度范圍 | 10-300毫米/分鐘 | | 中風 | 130毫米 | | 樣品安裝跨度 | 110-240毫米 | 外部輸出* 2 | USB | | 到支柱的距離 | 85毫米 | 電源供應 | AC100V 3A | | 工作臺尺寸 | 100 x 155毫米T形凹槽 | 體重 | 約22公斤 | | 安全設備 | 任意設定上下限開關，過載自動停止 | 外形尺寸* 3 | 寬300 x深357 x高566mm（圖紙顯示） |
* 1在□欄中輸入載荷符號模型。請參照“各型號的負荷范圍組合表”。
* 2可以添加用于模擬或打印機的可選外部輸出。
* 3所示的高度尺寸是升降軸的下限。
|
■負荷范圍規格| 負荷范圍 | 最大負荷顯示 | 最低分辨率 | | 500N | 500.0N | 0.1N | | 200N | 200.0牛 | | 100N | 100.00N | 0.01N | | 50N | 50.00N | | 20N | 20.00N | | 10N | 10.000N | 0.001N | | 5N | 5.000牛 | | 2N | 2.000牛 |
*每個范圍的建議使用范圍是20到100％。
| ■各型號的負荷范圍組合表| 模型 | 使用范圍 | 設定負載范圍 | | 500N | 200N | 100N | 50N | 20N | 10N | 5N | 2N | | SVZ-50NB-50R1 | 100N?500N | ● | --- | --- | --- | --- | --- | --- | --- | | SVZ-50NB-50R2 | 20N?500N | ● | --- | ● | --- | --- | --- | --- | --- | | SVZ-50NB-50R3 | 4N?500N | ● | --- | ● | --- | ● | --- | --- | --- | | SVZ-50NB-20R1 | 40N?200N | --- | ● | --- | --- | --- | --- | --- | --- | | SVZ-50NB-20R2 | 10N?200N | --- | ● | --- | ● | --- | --- | --- | --- | | SVZ-50NB-20R3 | 2N?200N | --- | ● | --- | ● | --- | ● | --- | --- | | SVZ-50NB-5R1 | 10N-50N | --- | --- | --- | ● | --- | --- | --- | --- | | SVZ-50NB-5R2 | 2N?50N | --- | --- | --- | ● | --- | ● | --- | --- | | SVZ-50NB-5R3 | 0.4N?50N | --- | --- | --- | ● | --- | ● | --- | ● | | SVZ-50NB-2R1 | 4N?20N | --- | --- | --- | --- | ● | --- | --- | --- | | SVZ-50NB-2R2 | 1N?20N | --- | --- | --- | --- | ● | --- | ● | --- |
|
